空調システム

夏季トンネル換気システム

クーリングパドで冷却された空気を舎内に直接取り込み、高い風速で舎内を通過させる方式です。
通過した空気は、反対妻側に設置された複数台の大風量換気扇にて排気させることで、舎内は常に新鮮な空気で涼しく保たれます。
クーリングパドと排気換気扇は空調コンピュータで自動制御させることで、最適な舎内環境を実現します。

夏季トンネル換気システム

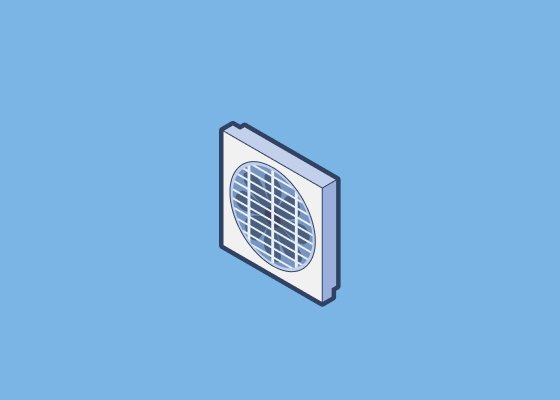

排気換気扇

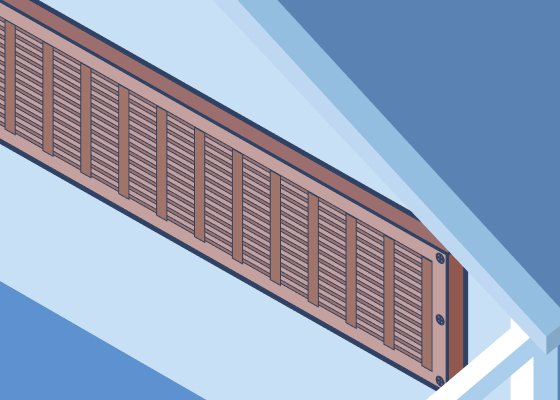

クーリングパド

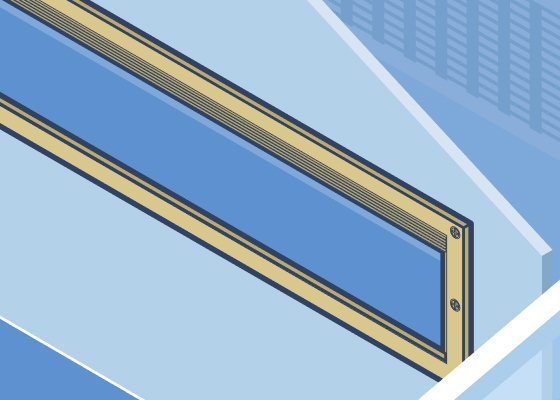

自動カーテン（全開）

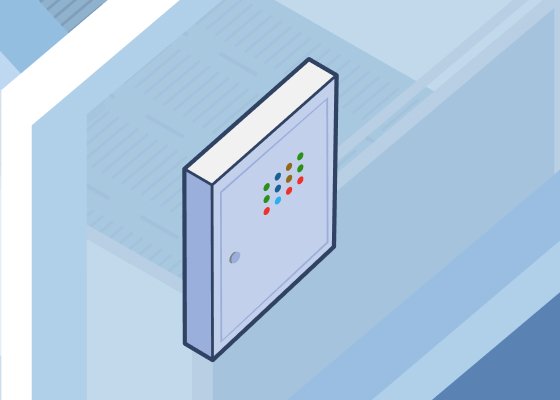

空調コンピュータ

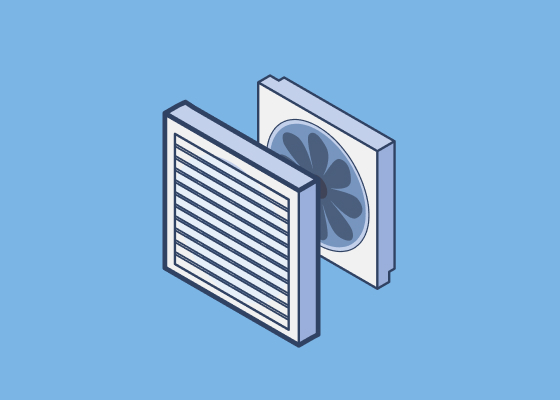

風圧シャッター

冬季トンネル換気システム

トンネル換気システムは、冬季になると自動的に換気方式が切り替わります。
クーリングパドからの入気は自動開閉カーテンにより遮断され、代わって天井に設置された入気インレットフラップから均一に空気を取り込みます。
排気換気量は空調コンピュータによるインバータ制御で細かくコントロールされ、舎内の温度を均一に保ちます。

冬季トンネル換気システム

排気換気扇

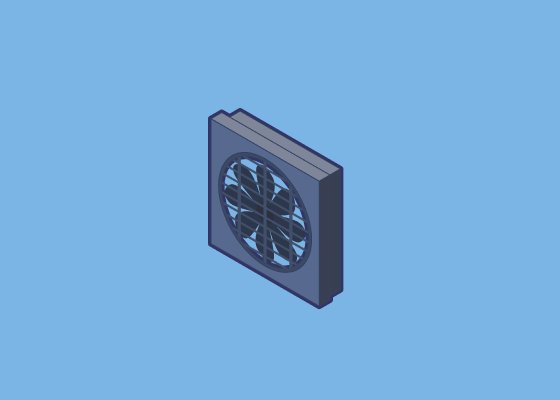

ミキシング換気扇

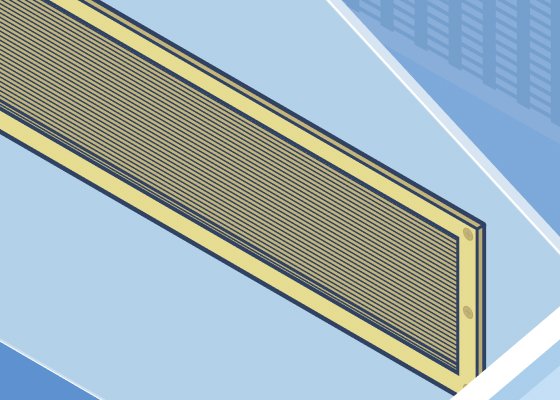

自動カーテン（全閉）

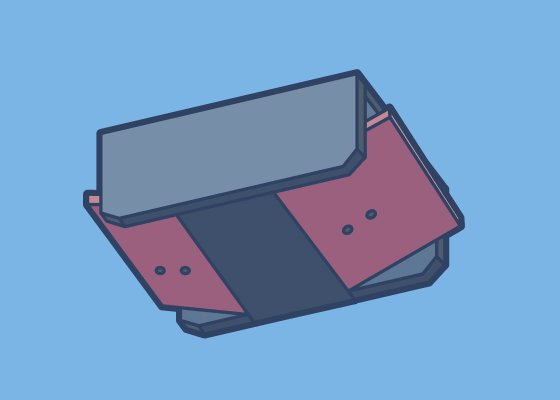

入気インレット（天井）
空調コンピュータ
風圧シャッター

横断換気システム

排気換気扇を桁側に並べ、天井に配置された入気インレットフラップから均一に入気する方式で、舎内温度の均一性に優れた換気方式です。
夏季はクーリングパドを自動的に稼働させ、さらにクーリングパド側の壁に設置された壁インレットを開放させることで冷たい空気を直接舎内に取り込むことが可能です。
温度ムラがなく夏季、冬季にも優れた換気を実現する方式です。

横断換気システム

排気換気扇
ミキシング換気扇
入気インレット（天井）

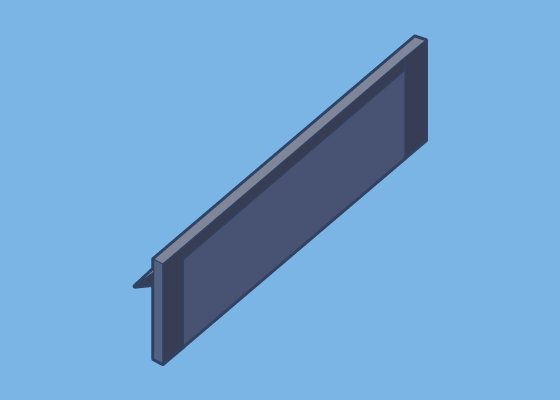

入気インレット（壁）

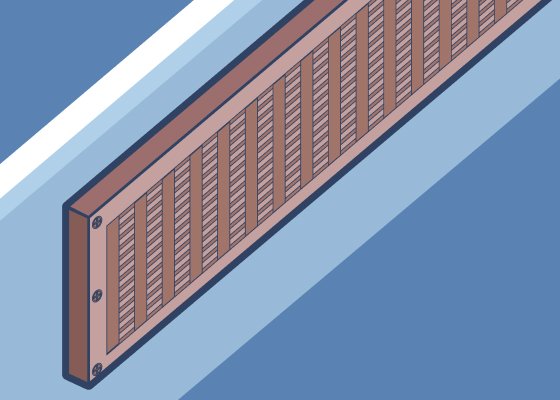

クーリングパド
空調コンピュータ
